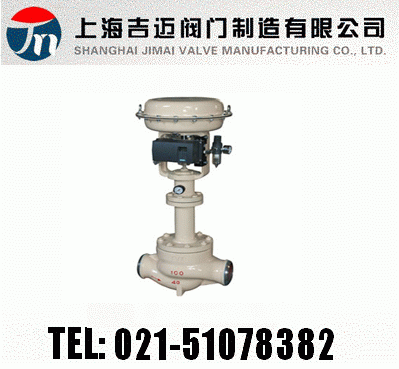

HSC籠式單座調節閥

【HSC籠式單座調節閥-產品說明】

CV3000調節閥-HSC籠式單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

本產品符合GB/T4213-92。

【HSC籠式單座調節閥-主要技術參數】

閥體

型式直通單座鑄造球形閥

公稱通徑 40、50、65、80、100、150、200mm

公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式法蘭連接：FF、RF、RJ、LG

法蘭標準：JIS B2201984、ANSI B16.5981、JB79-59等

焊接連接：嵌接焊SW（40～50mm）對接焊BW（65～200mm）

材料鑄鋼（ZG230-450）

鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等

上閥蓋常溫型（P）：7～+230℃ 伸長Ⅰ型（EⅠ）：-45～7℃ +230～+566℃

伸長Ⅱ型（EⅡ）：00～-45℃ 伸長Ⅲ型（EⅢ）：96～00℃

注：工作溫度不準超過各種材料的允許范圍

壓蓋型式螺栓壓緊式

填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式單座套筒式柱塞型閥芯

套筒形式分離式套筒

材料不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式 HA多彈簧薄膜執行機構

膜片材料丁睛橡膠夾尼龍布

彈簧范圍 20～100、80～240kPa

供氣壓力 140～400kPa

氣源接口 Rc 1 4

環境溫度 -30～+70℃

注：該閥也可配用VA5或VA6和LVP型執行機構。

閥作用型式氣—關式或氣—開式

附件定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

泄漏量金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104976Ⅳ級

軟閥座：小于閥額定容量的10-7，符合ANSI B16.104976Ⅵ級

不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料時

可調范圍 50：1

回差帶定位器：小于全行程的1%

不帶定位器：小于全行程的3%

基本誤差帶定位器：小于全行程的±1%

訂貨提供產品參數：HSC籠式單座調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
