適用范圍

技術參數

適用于工業爐窯、干燥設備、制藥機械、真空設備、水廠虹吸管路、航天、石油化工、電力裝備、鋼鐵、電鍍涂裝、燃?xì)馊加汀�環保設備、吹灰除塵、紡織印染、暖通空調、釀酒、食品、水處理等控制系統。

介質溫度：C2: -20℃～90℃ C5： -25℃～220℃

工作壓力：0～10bar, 0.3～16bar ,1～64bar可以定做

運作方式：直動式 先導式

工作型式：常閉型、常開型

功能選項

閥體材質：SS304

代號

功能選項

功能說明

密封材質：NBR、FKM、PTFE、紫銅

NO

常閉型

通電閥開，斷電閥關

K

常開型

通電閥關，斷電閥開

電氣參數

E

防爆型

防爆等級：ExdII BT4

線圈參數：AC220V 380V 110V 24V DC24V 12V

S

手動

手動功能

線圈參數：普通線圈IP54 ，防爆線圈IP65

X1

信號反饋

無源機械觸點，適用氣體介質

額定功率

AC DN≤25mm 45VA,DN≥32mm,70VA

N

帶止回功能

限制流體單向流動，防止倒流

DC DN≤25mm 40W ,DN≥32mm,65W

J

節能模塊

降低線圈溫升和功耗

電器公差：±10%

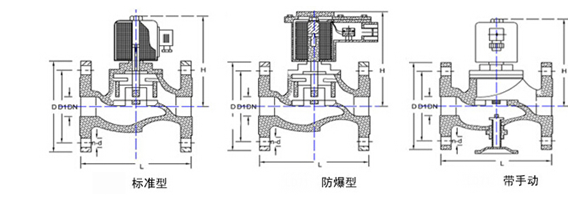

規格參數表(法蘭連接) (*常閉型1～64公斤級都可定做）

型號

通徑mm

Kv值

L

H/常開/防爆

D

D1

b

n-d

工作壓力

常閉型

常開型

WILO7115

15

2.8

90

152/175/185

95

65

4-Φ12

0～10/0.3～16

1～8

WILO7120

20

5.4

115

155/175/185

105

75

4-Φ14

0～10/0.3～16

1～8

WILO7125

25

8.5

125

158/178/188

115

85

4-Φ14

0～10/0.3～16

1～8

WILO7132

32

14

140

168/188/198

135

100

4-Φ18

0～10/0.3～16

1～8

WILO7140

40

18

165

175/195/205

145

110

4-Φ18

0～10/0.3～16

1～8

WILO7150

50

28

190

185/205/215

160

125

4-Φ18

0～10/0.3～16

1～8

WILO7165

65

40

250

265/ /

185

145

4-Φ18

0.3～16

1～8

WILO7180

80

65

270

275/ /

200

160

8-Φ18

0.3～16

1～8

WILO71100

100

100

320

373/ /

220

180

8-Φ18

0.3～16

1～8

WILO71125

125

150

400

416/ /

250

210

8-Φ18

0.3～16

1～8

WILO71150

150

250

400

400/ /

285

240

8-Φ22

0.3～16

1～8

WILO71200

200

420

340

295

12-Φ22

0.3～16

1～8

WILO71250

250

660

405

355

12-Φ26

0.3～16

1～8

優化建議

*流體溫度一定要按實際提供給我們，否則虛報高溫將會使生產時公差系數和密封配置不當，而引起泄露。

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。

*閥體標注方向必須與介質流向一致。

*防爆場合建議不要選擇帶信號反饋功能，因?yàn)榉辣�信�?hào)反饋裝置的成本比普通的要貴數倍，若必須請咨詢我司
