產品特點

技術參數

適用于蒸汽、熱水、油類、弱酸、弱堿等介質的控制，采用直動式及分步直動式活塞式結構，氟橡膠VITON密封，閥體材質為SS304(熱鍛或鑄造)。該系列具有多種型式，您可以根據控制需要進行選擇。

介質溫度：-5℃～150℃

工作壓力：0～10bar

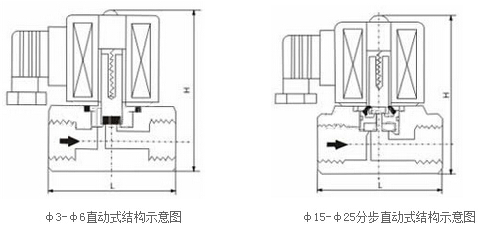

運作方式：直動式,分步直動式

工作型式：常閉型

閥體材質：SS304

密封材質：氟橡膠VITON

功能選項

代號

功能選項

功能說明

電器參數

NO

常閉型

通電閥開，斷電閥關

線圈參數：AC220V 380V 110V 24V DC24V 12V

T

定時器

可以設定開，關間隙時間

鐵殼線圈：IP54 H級

J

節能模塊

降低線圈溫升和功耗

鐵殼線圈：DN3～25mm AC 18VA DC 20W

選配

*密封材質：氟橡膠VITON-10℃～150℃

*帶LED指示燈接線盒 *鐵殼線圈（常規型）*螺紋接口：NPT螺紋，RC螺紋

規格參數表(螺紋連接)

型號

接口G

通徑mm

Cv值

L(熱鍛)

L(鑄造)

H

工作壓力

WILO5303A

1/8 1/4

3

0.3

45

52

88

0～10

WILO5306A/C

1/4 1/2

6

0.6

50

52

88

0～10

WILO5310A/C

3/8 1/2

10

1.7

60

68

95

0～10

WILO5315A/C

1/2 3/4

15

3.5

70

78

105

0～10

WILO5320A/C

3/4

20

7

75

78

110

0～10

WILO5325A/C

1

25

12

80

78

115

0～10

優化建議

*您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。

*閥體標注方向必須與介質流向一致

*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢
