應用范圍

技術參數

適用于實驗設備、分析測量儀器、流體換向、控控制氣缸、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統、環保設備、石化電力、機器制造、食品工業等自動化控制。

介質溫度：C3:-20℃～80℃ C4:-20℃～180℃

工作壓力：0.3～16bar，2.5MPA/4.0MPA/6.4MPA(特制型）

運作方式：先導活塞式

工作型式：一進兩出、兩進一出、防爆型

閥體材質：黃銅、SS316

密封材質：NBR、VITON 、PTFE

功能選項

電氣參數

代號

功能選項

功能說明

線圈參數：AC220V 110V 24V DC24V 12V

E

防爆型

防爆等級ExdIIBT4

電壓公差：±10%

231

一進兩出

通電：1流向2，斷電：1流向3

防護等級：IP54（普通線圈） IP65(防爆線圈)

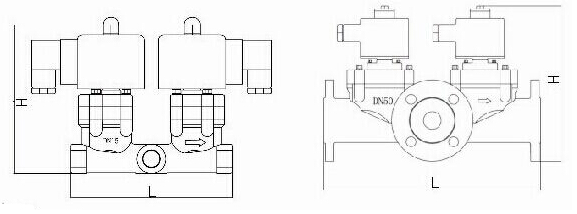

規格參數表(螺紋連接)

型號

接口G

通徑mm

Cv值

L

H/防爆

工作壓力

WILO6205B

1/4

5

0.32

0.3～6

0.3～16

WILO6206B

1/4

6

0.54

0.3～6

0.3～16

WILO6208B

1/4

8

0.80

0.3～6

0.3～16

WILO6210B

1/2

10

1.4

0.3～6

0.3～16

WILO6215B

1/2

15

2.8

145

138/149

0.3～6

0.3～16

WILO6220B

3/4

20

5.4

170

148/186

0.3～6

0.3～16

WILO6225B

1

25

8.5

195

162/186

0.3～6

0.3～16

WILO6232B

1 1/4

32

14

235

173/196

0.3～6

0.3～16

WILO6240B

1 1/2

40

18

256

189/207

0.3～6

0.3～16

WILO6250B

2

50

28

298

206/222

0.3～6

0.3～16

規格參數表(法蘭連接)

型號

通徑mm

Cv值

L

H/防爆

ΦD

ΦK

n-Φd

工作壓力

WILO6215B

15

2.8

170

165/178

94

65

4-Φ14

0.3～6

0.3～16

WILO6220B

20

5.4

195

176/205

103

75

4-Φ14

0.3～6

0.3～16

WILO6225B

25

8.5

205

202/217

115

85

4-Φ14

0.3～6

0.3～16

WILO6232B

32

14

248

223/238

135

100

4-Φ18

0.3～6

0.3～16

WILO6240B

40

18

266

232/253

145

110

4-Φ18

0.3～6

0.3～16

WILO6250B

50

28

306

253/265

160

125

4-Φ18

0.3～6

0.3～16

WILO6265B

5

40

388

298/323

180

145

4-Φ18

0.3～6

0.3～16

WILO6280B

6

65

416

322/347

195

160

8-Φ18

0.3～6

0.3～16

WILO62100B

8

100

514

358/383

215

180

8-Φ18

0.3～6

0.3～16

優化建議

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。

*閥體標注方向必須與介質流向一致

*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
