產品特點

技術參數

適用于石油、化工、造船、航天、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃?xì)馊加�、環保設備、吹灰除塵、分析儀器、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。

介質溫度：-5℃～80℃ -10℃～130℃

工作壓力：0.3～16bar

運作方式：先導膜片式

工作型式：常閉型、常開型

閥體材質：黃銅、SS304、SS316

功能選項

 密封材質：丁晴橡膠（NBR常規型）

代號

功能選項

功能說明

NO

常閉型

通電閥開，斷電閥關

電器參數

K

常開型

通電閥關，斷電閥開

線圈參數：AC220V 380V 110V 24V DC24V 12V

T

定時器

可以設定開，關間隙時間

塑封線圈：IP65 F級

J

節能模塊

降低線圈溫升和功耗

塑封線圈：AC 22VA DC 13W

選配

*密封材質：氟橡膠VITON-10℃～130℃，三元乙丙膠EPDM-10℃～110℃

*帶LED指示燈接線盒 *螺紋接口：NPT螺紋，RC螺紋

*時間定時控制器

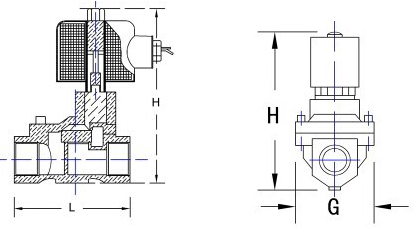

規格參數表(螺紋連接)

型號

接口G

通徑mm

Cv值

L

H/常開型

工作壓力

常閉型

常開型

WILO6810

3/8

13

4.8

66

112/125

0.3～16

0.3～8

WILO6815

1/2

15

5.2

66

112/125

0.3～16

0.3～8

WILO6820

3/4

20

7.6

75

118/130

0.3～16

0.3～8

WILO6825

1

25

12

96

125/140

0.3～16

0.3～8

WILO6832

1 1/4

32

24

122

137/155

0.3～16

0.3～8

WILO6840

1 1/2

40

30

139

150/155

0.3～16

0.3～8

WILO6850

2

50

48

168

165/180

0.3～16

0.3～8

規格參數表 (法蘭連接)

型號

通徑mm

Cv值

L

H/常開型

D

D1

b

n-d

工作壓力

常閉型

常開型

WILO6825F

25

12

135

162

110

85

14

4-Φ14

0.3～13

0.3～8

WILO6832F

32

24

160

175

135

100

15

4-Φ18

0.3～13

0.3～8

WILO6840F

40

30

160

182

145

110

15

4-Φ18

0.3～13

0.3～8

WILO6850F

50

48

200

205

160

125

16

4-Φ18

0.3～13

0.3～8

優化建議

*您在設計控制方案時盡量選擇常閉型（NC）,如電磁閥打開時間較長，關閉時間比較短則選用常開型（NO）。

*流體中含有雜質，應在閥前安裝過濾網（濾網≥60目）。

*閥體標注方向必須與介質流向一致

*提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。
