上海吉邁閥門制造有限公司主要生產≦Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

產品說明

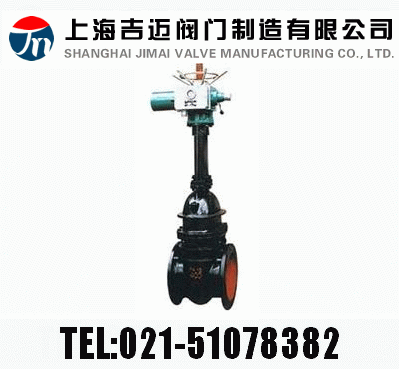

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 2Cr13 不銹鋼，公稱壓力 PN16~PN25，閥體材料為球墨鑄鐵的閘閥。

產品性能參數

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-16Q	16	1.6	350	水、蒸汽、油品
Z941H-25Q	25	2.5

返回頁首

產品零部件材料

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板、閥座	閥桿	閥桿螺母	填料	手輪
Z941H-16Q	球墨鑄鐵	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵
Z941H-25Q

返回頁首

產品外形及結構尺寸

Z941H-16Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064

返回頁首

Z941H-25Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	22	8×Φ17.5	164	612	612	300	80
80	280	200	160	133	22	8×Φ17.5	195	690	690	300	83
100	300	235	190	158	24	8×Φ22	220	833	833	300	94
125	325	270	220	184	28	8×Φ26	268	876	876	300	125
150	350	300	250	212	30	8×Φ26	280	958	958	300	160
200	400	360	310	278	34	12×Φ26	370	1096	1096	300	225
250	450	425	370	335	36	12×Φ30	460	1244	1244	300	348
300	500	485	430	390	40	16×Φ30	530	1430	1474	400	485
350	550	555	490	450	44	16×Φ33	610	1565	1663	400	696
400	600	620	550	505	44	16×Φ36	710	1735	1886	400	1000
500	700	730	660	615	44	20×Φ36	860	1961	2181	400	1064

返回頁首

產品外形及結構尺寸示意圖

返回頁首



訂貨提供產品參數：Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
