上海吉邁閥門制造有限公司主要生產≦HLC小口徑套筒單座調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

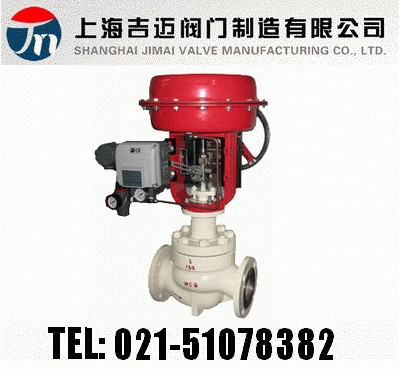

HLC小口徑套筒單座調節閥

【HLC小口徑套筒單座調節閥-產品說明】

HLC小口徑套筒單座調節閥是一種高性能的單座調節閥，適用于液體壓差超過3MPa的高壓差場合。堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣。

調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。

【HLC小口徑套筒單座調節閥-主要技術參數】

閥    體

型    式 直通單座套筒式鑄造球型閥

公稱通徑 20、25mm

公稱壓力 ANSI 125、150、300、600

JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa

連接型式 法蘭式：FF、RF、RJ 和 LG

標準按 ANSI B16.5,JIS B2201

JB/T79.1 PN1.6MPa,JB/T79.2

凹凸面 焊接式：嵌接焊 SW

材 料 HT200 ZG25 ZG1Cr18Ni9

ZG0Cr17Ni12Mo2

1.25Cr0.5Mo 5.0Cr0.5Mo

或 SCPH21 SCPH61 Ti

上  閥  蓋

常  溫  型  （P）：-17~+230℃

伸長 I 型（E1）：-45~-17℃,+230~+566℃

伸長 II 型（E2）：整體式（E2I）：-100~-45℃

焊接式（E2W）：-196~-100℃

壓蓋型式 螺栓壓緊式

填 料

V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件

閥芯型式 單座套筒式柱塞閥芯。

流量特性 等百分比（%）和線性（L）（金屬閥座）參考圖 1、2

套筒型式 分離式套筒

材 料 17-4PH 0Cr17Ni12Mo2

執行機構

型 式 HA 多彈簧式薄膜執行機構

膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa 氣源接頭 Rc 1/4

環境溫度 -30~+70℃

閥作用型式 氣——開式或氣——關式

附 件 定位器、手輪機構、氣動閥位傳送器。

性 能

泄  漏  量符合標準 ANSI B16.104 IV 標準級,小于額定的 Cv 的 0.01%

回 差 1%（帶定位器） 3%（不帶定位器）

線 性

±1%（帶定位器）±5%（不帶定位器）

備注：采用標準的 V 型聚四氟乙烯填料。

可調范圍 50∶1(Cv≥0.25)或 30∶1(Cv≤0.16)

【HLC小口徑套筒單座調節閥-法蘭距】

公稱 通徑	A
	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN 1.6 MPa	JIS 16K RF	ANSI 300 JIS 20,30K RF PN 4.0MPa	ANSI 600 JIS 40K RF PN6.4 MPa	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	JIS 20K LG	JIS 30K LG	ANSI 300 LG	ANSI 600 SW,BW
20	184	190	194	206		206	206	198	208	203	206
25	184	193	197	210	197	210	210	198	212	206	210

【HLC小口徑套筒單座調節閥-主要外形尺寸】

執行 機構	H				φB	C	E
	P	E1	E2
			E21	E2W
HA2D、R	450	600	760	975	267	281	40

備注：P=常溫型，E1=伸長 I 型，E2=伸長 II 型，E21=整體式，E2W=焊接式

【HLC小口徑套筒單座調節閥-重量】

連接 形式	公稱壓力	P	E1	E2
				E21	E2W
法蘭式	ANSI 125 150 JIS 10K	23	25	28	33
	ANAI 300 600 JIS 16 20 30 40	24	26	29	34
焊接 SW		21	23	26	31



訂貨提供產品參數：HLC小口徑套筒單座調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
